垂平カラーバー
100%、75%、50%、25%、セットアップ付75%フルフィールドカラーバーと5ステップ、20ステップ ､100%から0%(黒)へのグラデーション、100%から100%白へのグラデーション、75%から100%白へのグラデーション付きの10種を収録しています。

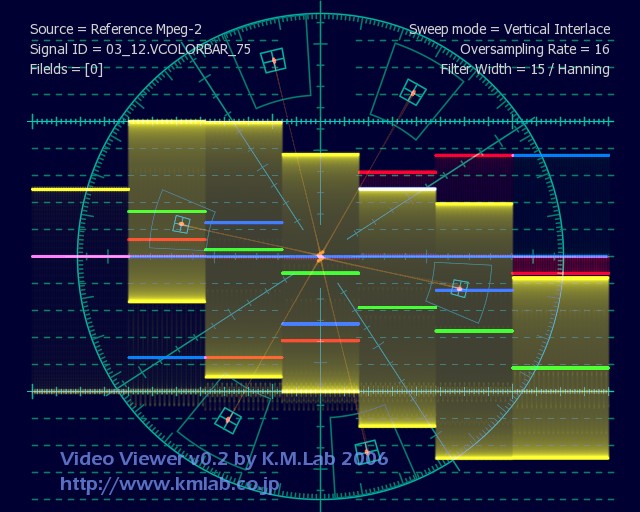

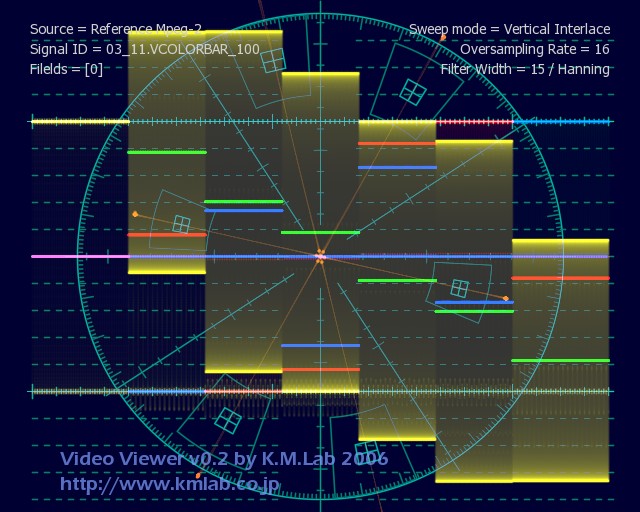

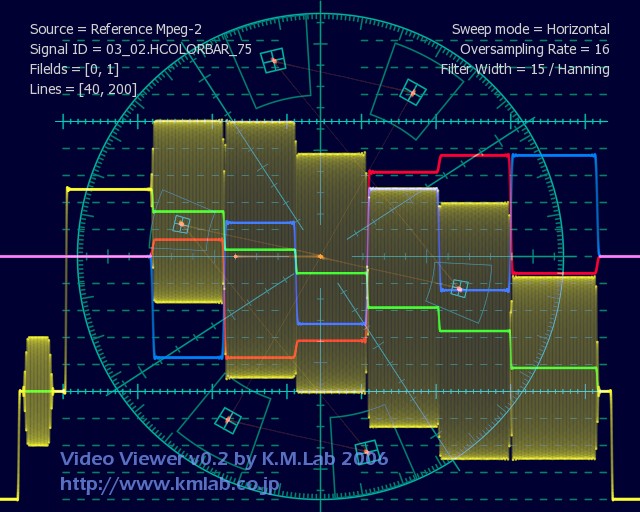

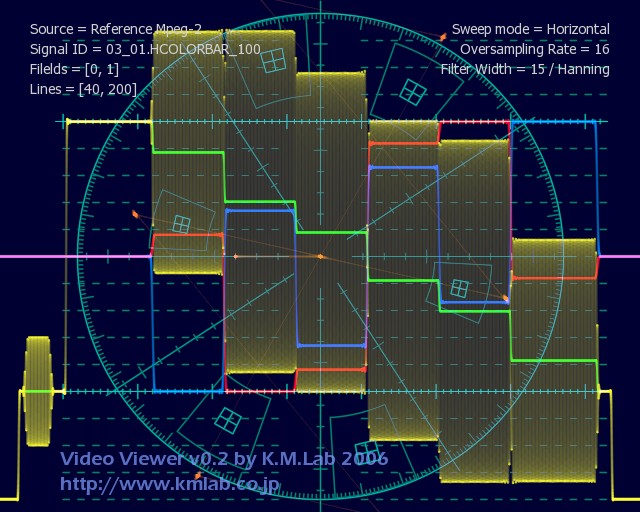

この中では75%カラーバーがもっともよく使われます。100%カラーバーはコンポジット信号のピークが133%になり、放送電波としてAM変調した場合過変調になります。そもそもNTSCのサブキャリアの振幅は75%カラーバーの黄色とシアンのピークが100%になるように定められています。これを利用するとサブキャリアレベルのチェック、調整が簡単にできます。すなわち黄色とシアンのピークがそろっていれば適正、黄色のピークのほうが大きければ過小、シアンのピークが大きければ過大と判断できます。これは輝度信号のレベルが正しいという前提の話ですが、SMPTEカラーバーやEIAカラーバーでは、(ウェーブモニタ上で）同じ部分に100%白が重なるように作られており、これら3つを揃えることで輝度とクロマレベルの両方を調整できるようになっています。
