ユニバーサルテストパターン

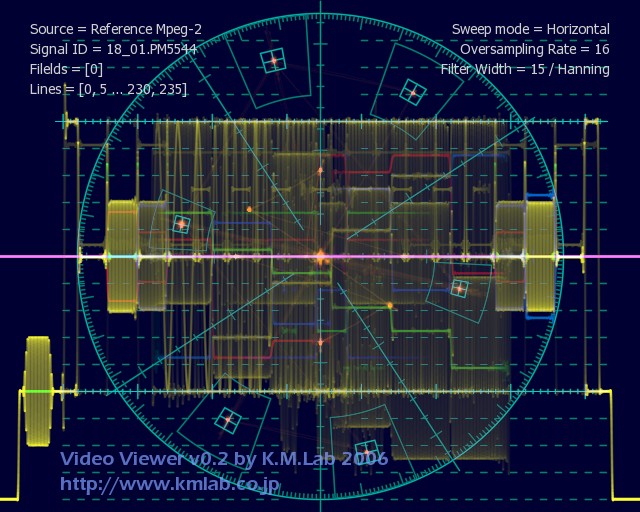

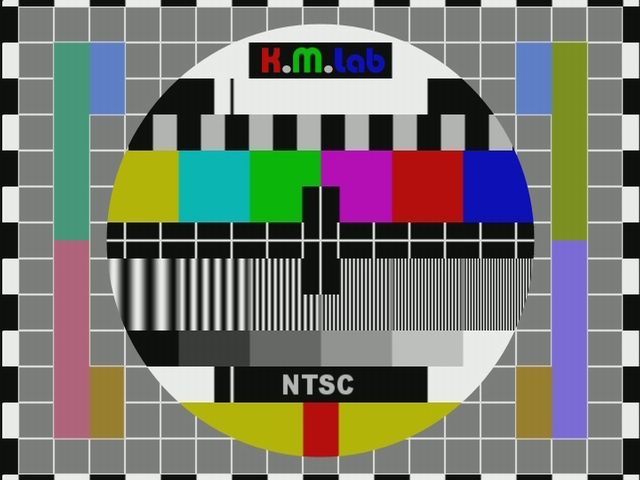

かつてイギリスBBCで使用されていたテストパターンで、世界で始めて電気的に作成されたテストパターンとして有名なものです。（それ以前はチャートをカメラで撮影したものが使用されていました）
元はPAL用のものですがNTSC用にアレンジしてあります。
|
|||

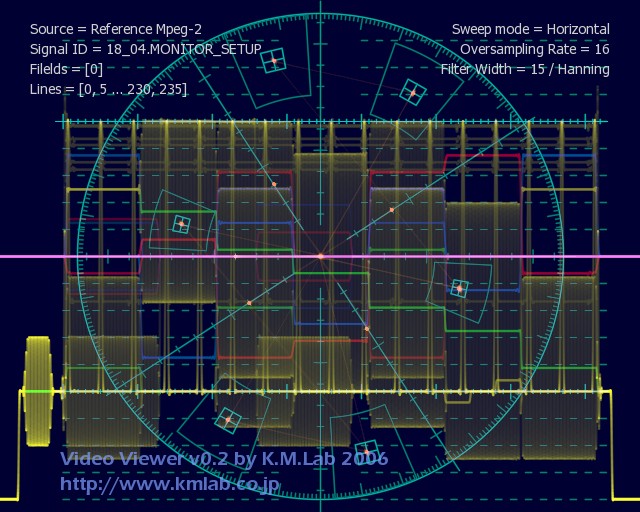

| モニターチェック用の信号を収録しました。 | |||
|
ユニバーサルテストパターンかつてイギリスBBCで使用されていたテストパターンで、世界で始めて電気的に作成されたテストパターンとして有名なものです。（それ以前はチャートをカメラで撮影したものが使用されていました） |
||
|
|||
 |

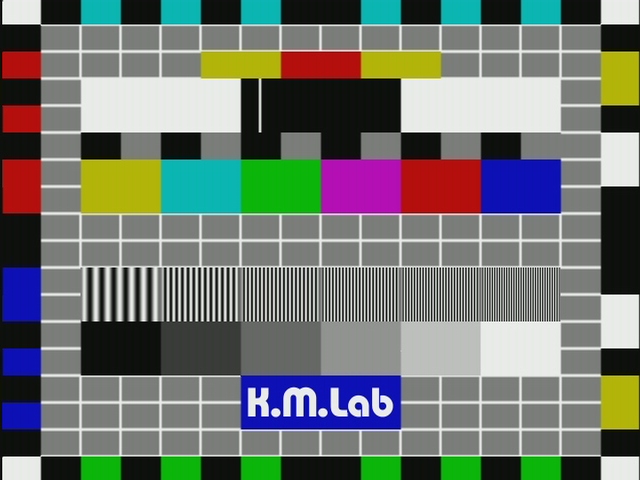

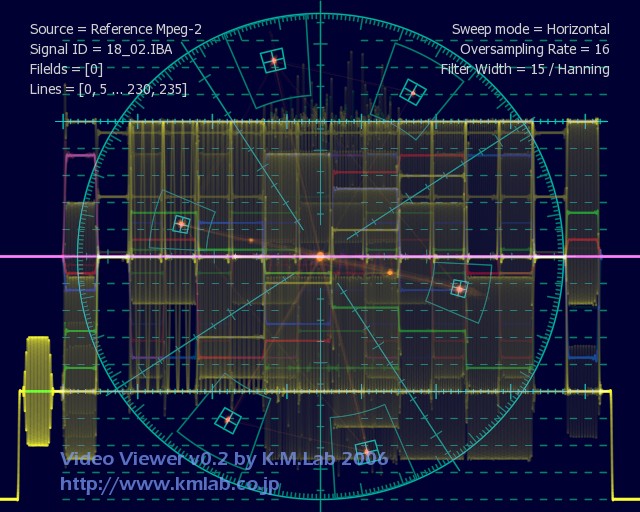

IBAテストパターンIBA(イギリスの民放組織）が使用していたテストパターンです。NTSC用にアレンジしてあります。 |
|
 |
||
 |

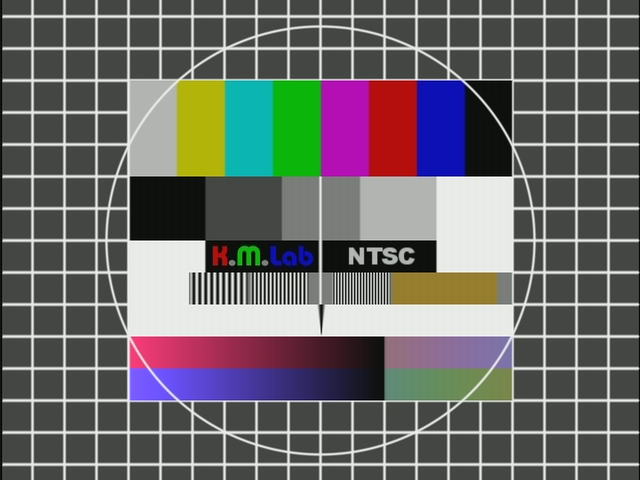

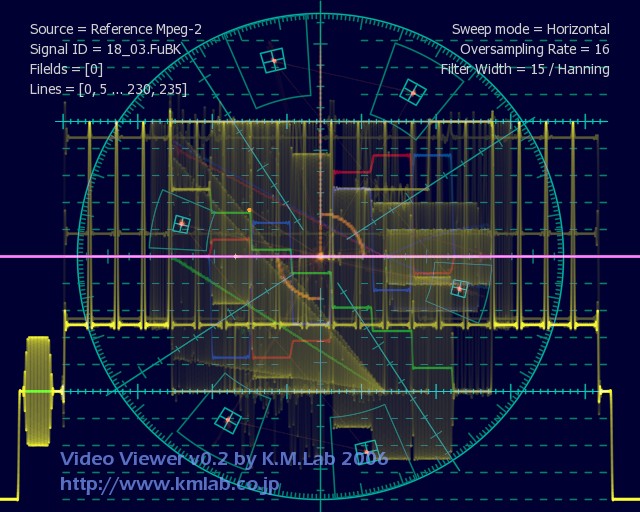

FuBKテストパターン主にドイツで使用されていたテストパターンです。NTSC用にアレンジしてあります。 |
|
 |
||
 |

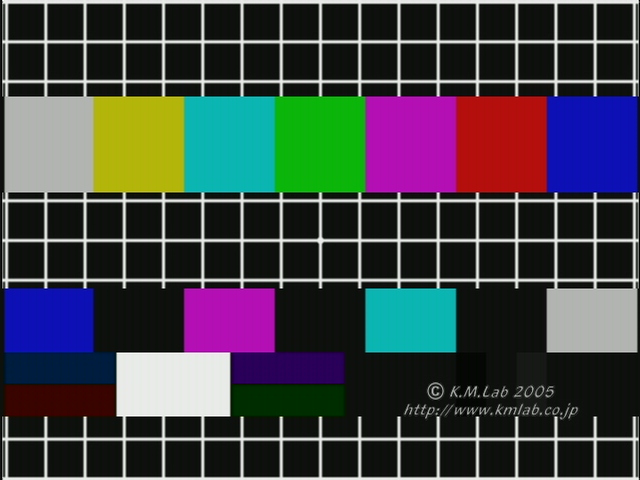

クロスハッチ&バークロスハッチにSMPTカラーバーを帯状にスプライトしたものです。 |
|
 |
||
 |

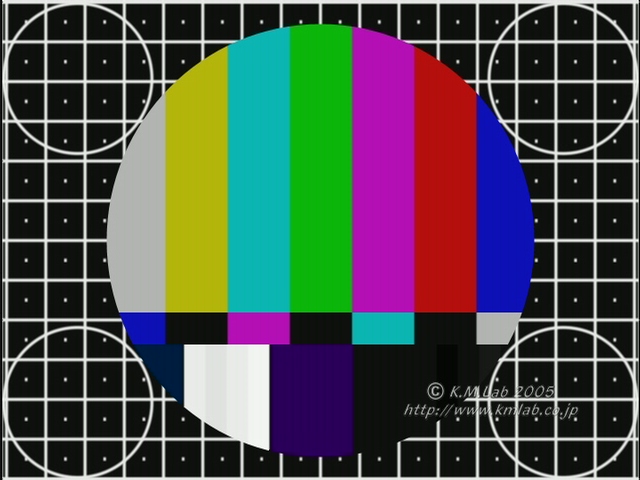

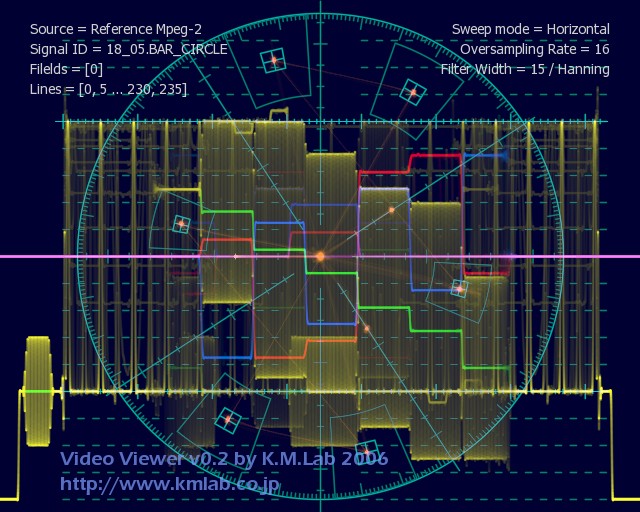

クロスハッチ&サークルクロスハッチにSMPTカラーバーを円形ににスプライトしたものです。 |
|
 |
||
 |

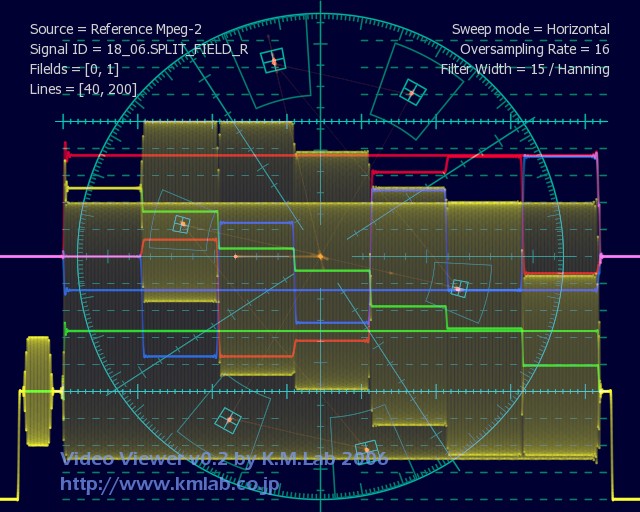

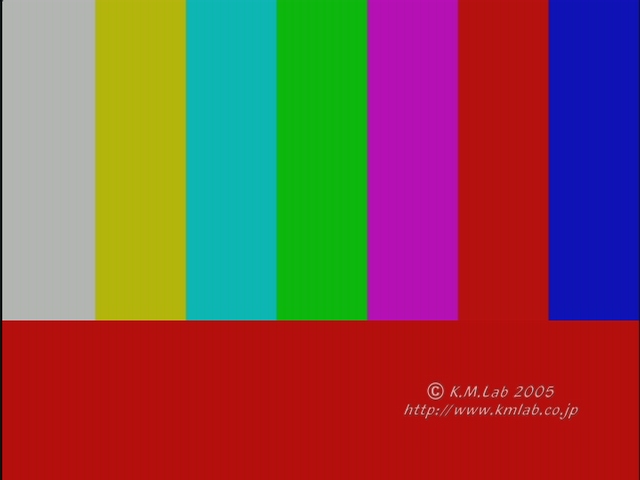

スプリットフィールド75％カラーバーと単色を上下に配置したものです。 |
|
 |
||
 |

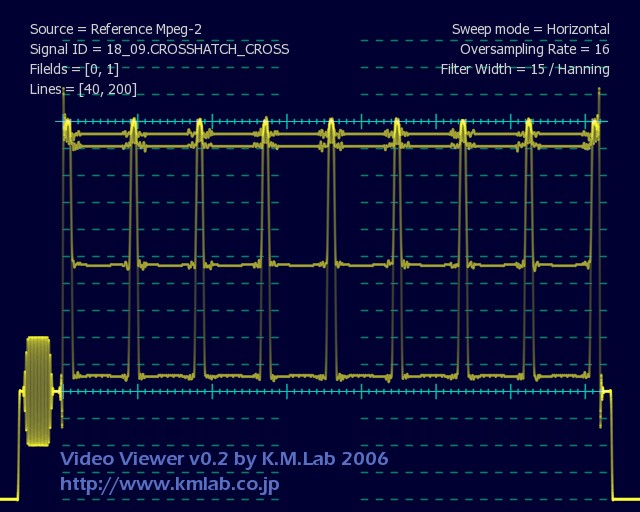

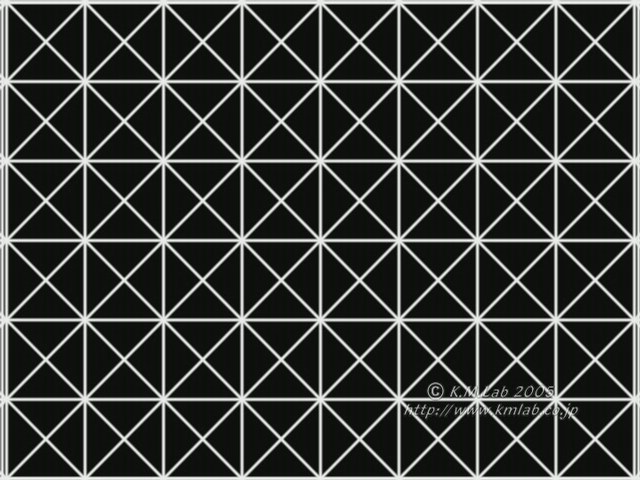

クロスハッチ&クロスラインクロスハッチに斜線を加えたものです。ブラウン管のピッチの調整を行いやすくしたものです。 |
|
 |
||
 |

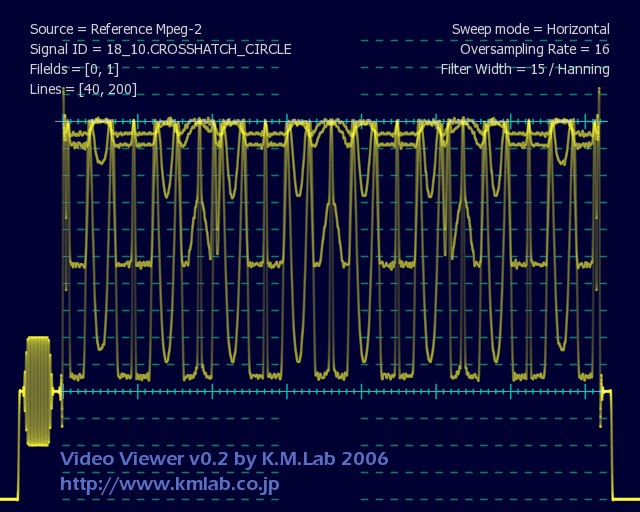

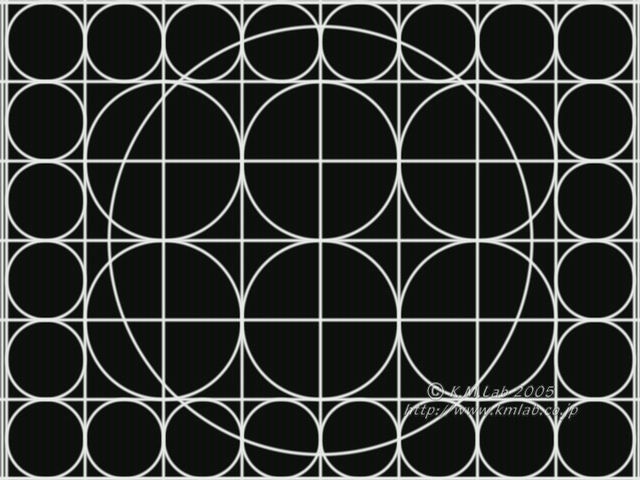

クロスハッチ&サークルクロスハッチにサークルを加えたものです。 |
|
 |
||
 |

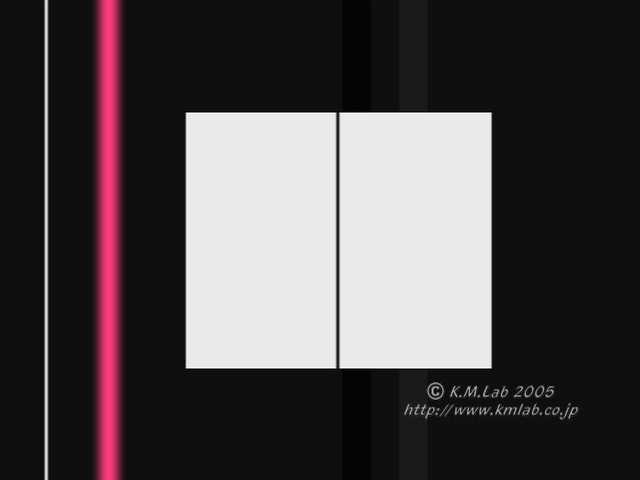

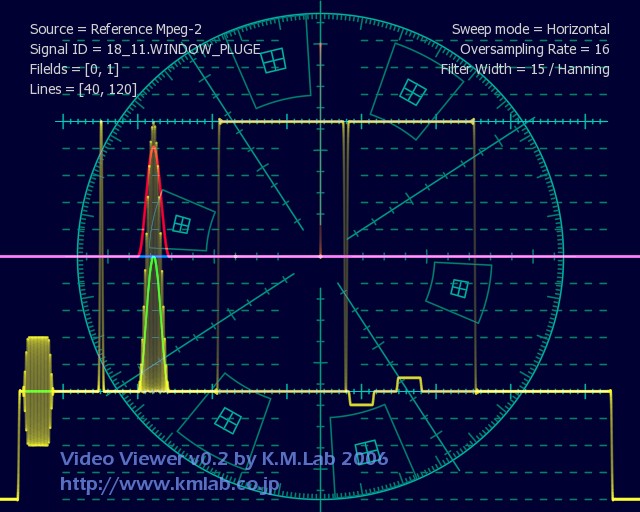

ウィンドウプラーグ2Tパルス、12.5Tパルス、ウィンドー、反転2TパルスとPLUGEからなる信号です。 |
|
 |
||
 |

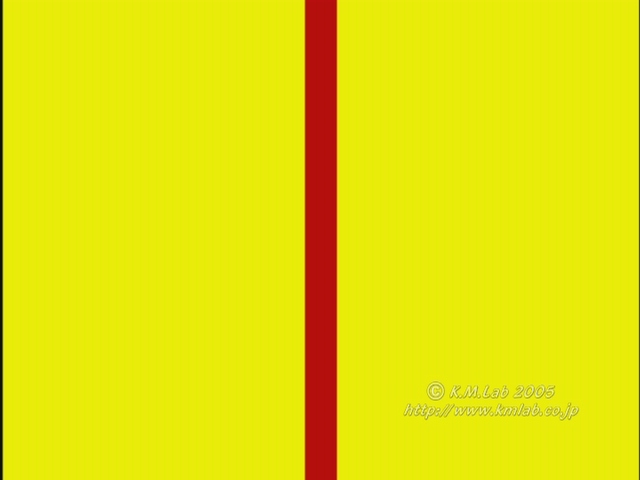

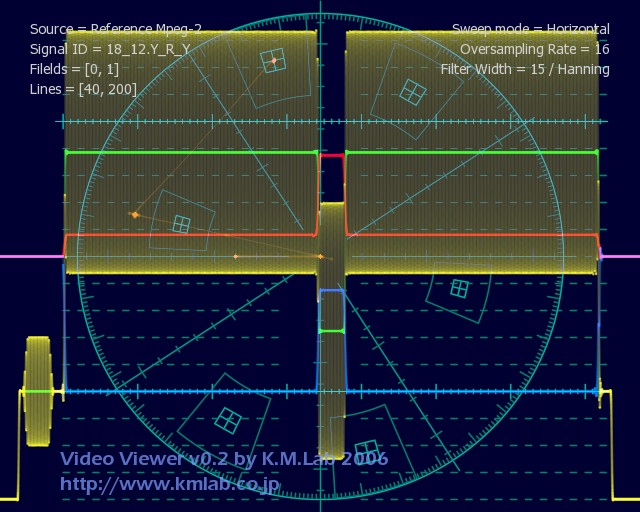

イエロー・レッド・イエロー輝度とクロマの遅延の差を画面上でチェックするための信号です。遅延に差があると赤と黄色の境目が左右で同じになりません。 |
|
 |
||
 |

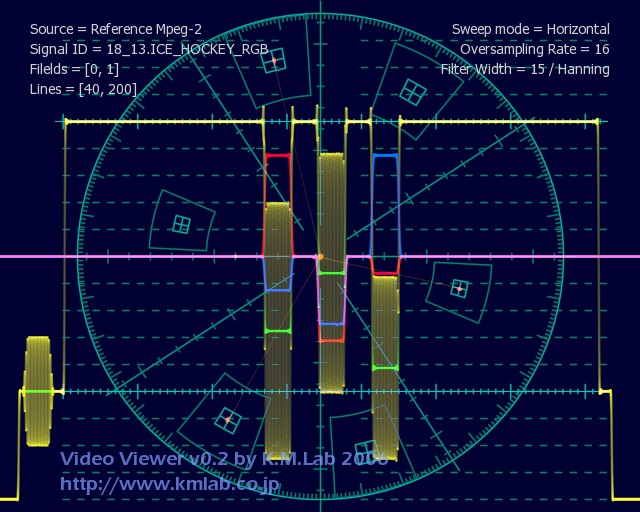

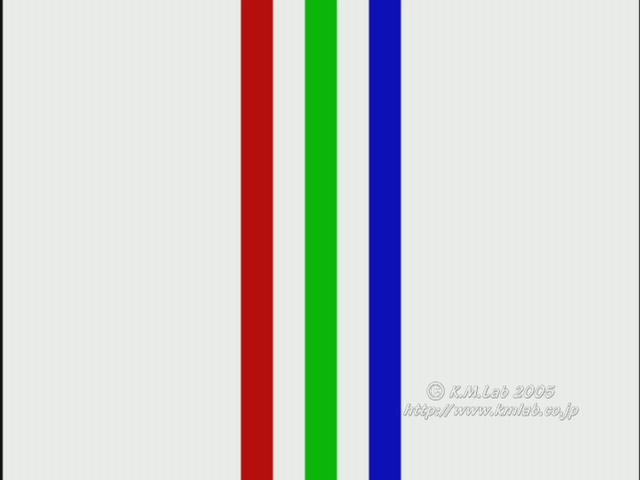

アイスホッケー白地に縦のカラーバーがある信号で、上の信号と同じく、輝度とクロマの遅延の差を画面上でチェックするための信号です。遅延に差があるとカラーバーの両端が左右で同じになりません。 |
|
 |
||
 |

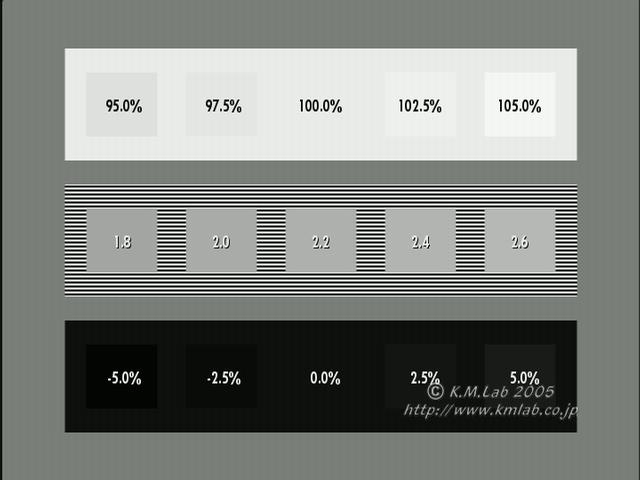

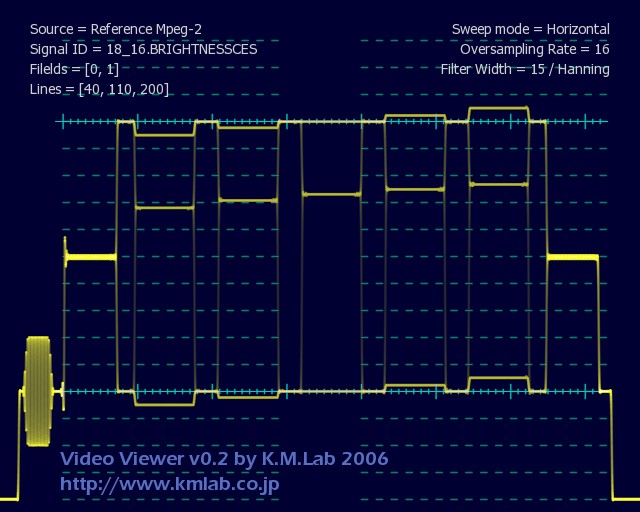

ブライトネス&ガンマブライトネス、コントラスト、ガンマを1画面でチェックできるようにしたものです。 |
|
 |
||
 |

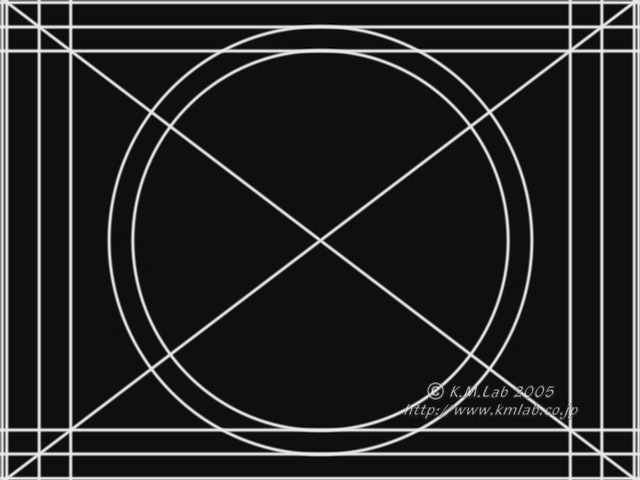

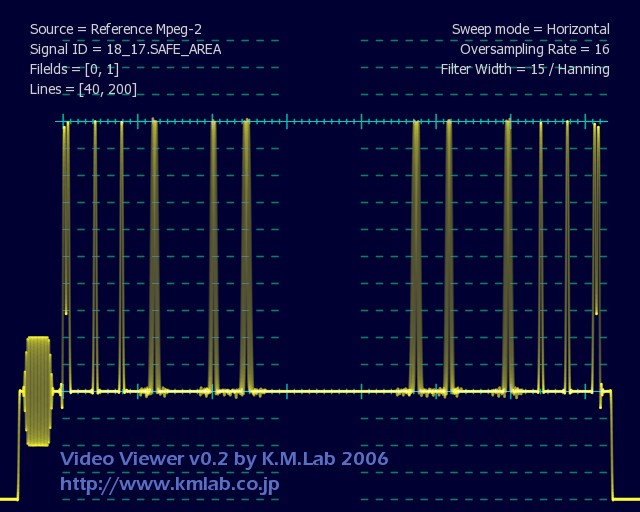

セーフエリアセーフアリア(90%）とタイトルエリア(80%)を示すラインと、縦方向の90%、80%の直径の円からなっています。オーバースキャンの表示範囲のチェック、調整に使用します。 |
|
 |
||
 |

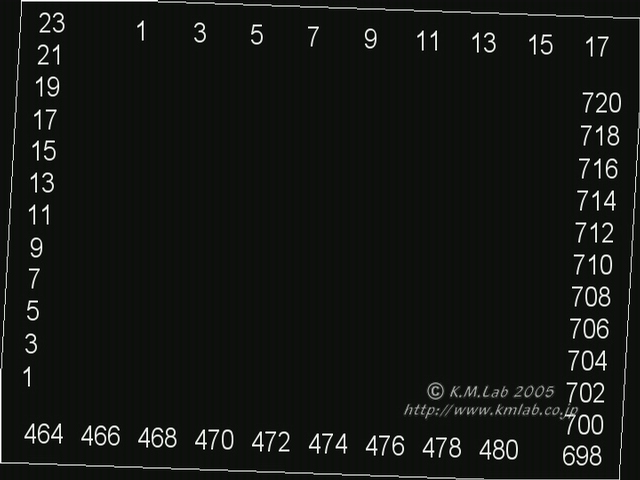

ピクセルエリアD1解像度の720×480ピクセルがすべて出力(プレーヤの場合）、または表示(ディスプレイの場合）されているか確認するためのチャートです。ピクセル番号の位置に幅1ピクセルのラインがあります。プレーヤの出力を確認するにはアンダースキャンのディスプレイが必要です。ディスプレイのチェックには、全ピクセルを出力するプレーヤが必要です。 |
|
 |
||
 |

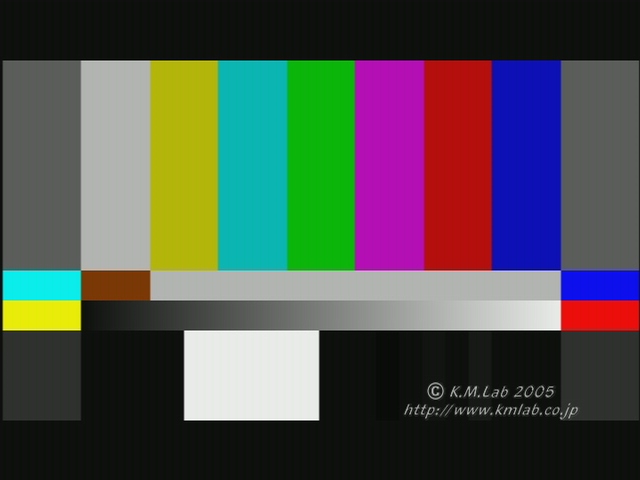

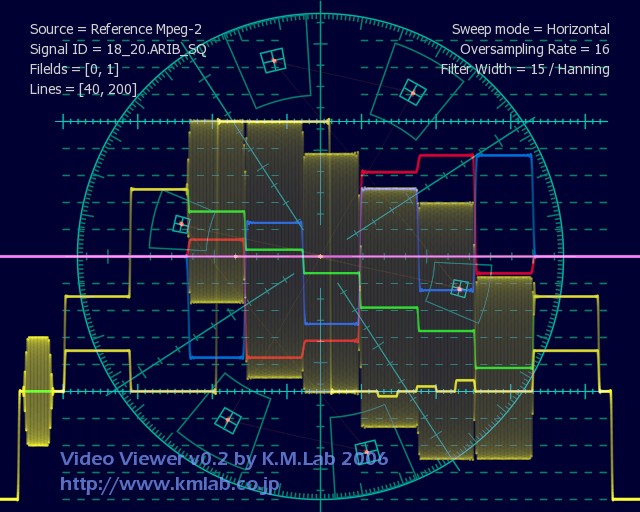

ARIBカラーバーARIB(社団法人電波産業会)が定めた、16：9に対応したテストパターンです。パンスキャンにより4：3にも対応できるようになっています。 |
|
 |
||
|
